集成電路（IC），作為一種高度集成的微型電子器件，其制造過程復雜而精密。簡單來說，IC 將晶體管、電阻、電容和電感等電子元件以及布線互連，集成在半導體晶片或介質基片上，隨后通過封裝工藝形成具有特定功能的微型結構。封裝不僅是保護內部半導體元件免受外界物理損壞和腐蝕的關鍵手段，還對確保電路性能、熱性能等起著至關重要的作用。

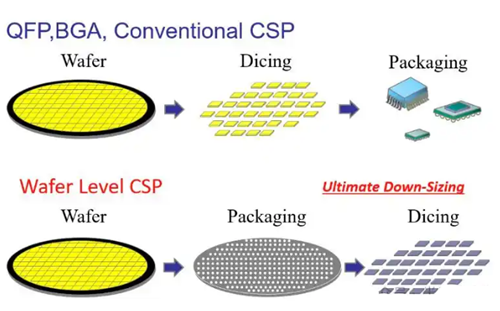

從技術實現角度來看，集成電路封裝可分為傳統封裝和晶圓級封裝（WLP）。傳統封裝是先從晶圓上分離出單個芯片，再對芯片進行封裝；而晶圓級封裝則是在晶圓上完成部分或全部封裝工藝后，再將晶圓切割成單個封裝好的芯片。這兩種封裝方式各有特點，適用于不同的應用場景和技術需求。

封裝工藝流程詳解

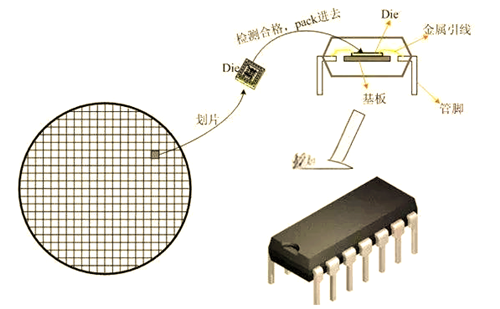

在集成電路的封裝流程中，每一個環節都至關重要。以 DIP 雙列直插式封裝為例，其工藝流程如下：

磨片 ：在硅片表面貼一層保護膜，防止磨片過程中電路受損。通過磨片技術對硅片背面進行減薄，使其符合封裝工藝的厚度和重量要求。磨片完成后，將保護膜去除。

劃片（Dicing） ：再次貼膜保護后，利用高精度劃片設備將硅片切割成單個芯片。切割完成后，對芯片進行嚴格的檢測，只有合格的芯片才能進入下一環節。

裝片（Die Attaching） ：將合格的芯片從劃片膜上取下，精確地安放在引線架或封裝襯底的相應位置上。

鍵合（Wire Bonding） ：采用金線等導電材料，將芯片上的引線孔與引線架襯墊上的引腳進行連接，確保芯片與外部電路之間的電氣連接。

塑封（Molding） ：使用塑封材料對芯片及相關結構進行包裹，保護器件免受外力沖擊，同時提升其物理性能。接著對塑封材料進行固化處理，使其達到足夠的硬度和強度。

電鍍（Plating） ：以 Pb 和 Sn 等金屬作為電鍍材料，對引線架進行電鍍，防止其生銹或受到其他污染，延長器件的使用壽命。

切筋 / 打彎（Trimming/Forming） ：去除引腳根部多余的塑膜和引腳連接邊，然后將引腳打彎成所需的形狀，便于后續的安裝和使用。

測試 ：對芯片的各項指標進行全面檢測，根據檢測結果確定芯片的等級。

封裝類型及應用

集成電路的封裝類型豐富多樣，常見的有雙列直插式封裝（DIP）、四邊扁平式封裝（QFP）、球柵陣列式封裝（BGA）等。每種封裝類型都有其特定的技術要求和適用場景。例如，DIP 封裝具有插拔方便、易于維修等優點，適用于早期的電子設備和一些對體積要求不高的應用場景；QFP 封裝在一定程度上減小了芯片的體積，提高了集成度，適用于中高端電子設備；BGA 封裝則進一步提高了芯片的引腳數量和集成度，廣泛應用于高性能計算機、智能手機等對芯片性能要求極高的領域。
