一、單電源OTL電路

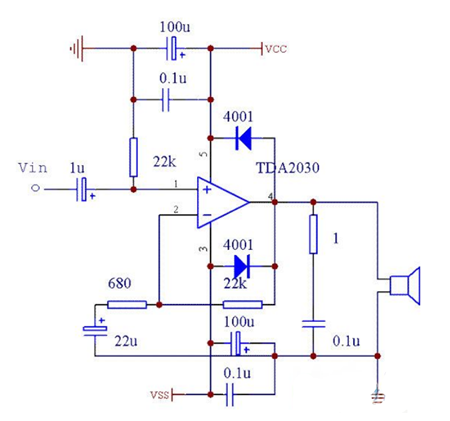

（一）電路形式
單電源OTL功放電路采用單電源供電，并在電路中設置輸出耦合電容。其中，電阻R5（150kΩ）與R4（4.7kΩ）共同決定了放大器的閉環增益。具體而言，R4的阻值越小，閉環增益則越大。然而，增益的提升是一把雙刃劍，過大的增益容易引發信號失真問題，因此在設計過程中需要根據實際需求對增益進行合理調節，以在信號放大效果與保真度之間取得平衡。
（二）關鍵元件及作用
電路中接入電源與輸出端之間的兩個二極管，其主要功能是防止揚聲器作為感性負載產生反沖現象，進而影響音質輸出。此外，C3（0.22uF）電容與R6（1Ω）電阻的組合則針對感性負載（如喇叭）進行相位補償，有效消除自激現象，確保電路穩定運行。該OTL電路通常采用36V單電源供電，能夠輸出約20W的功率，可滿足一般音頻播放設備的功率需求。
二、雙電源OCL電路
（一）電路特點
雙電源OCL功放電路的核心特征在于采用雙電源供電模式，并且省略了輸出耦合電容。這一設計使得電路在低頻響應方面得到顯著改善，有效提升了低頻信號的還原能力，因此OCL電路被廣泛應用于高保真音頻設備中，能夠?yàn)槁牨妿砀蛹儍簟⒆匀坏囊糍|(zhì)體驗。
（二）電源配置
在電源配置方面，雙電源通常采用初級線圈中間點接地，上下電壓對稱相等的變壓器。經過整流濾波等一系列處理后，形成±18V的對稱雙電源。在這樣的電源支持下，OCL電路能夠穩定輸出20W的功率，為音頻設備提供充足的能量保障，同時對稱的電源設計有助于進一步降低電路噪音，提升音質的純凈度。
三、BTL形式功放電路

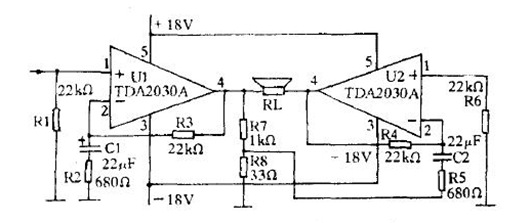

BTL功放電路以其獨特的設計結構備受關注，其主要特點包括以下兩個方面：
（一）電路組成
由兩個完全相同的功放單元構成，這種對稱的結構設計是BTL電路實現其高性能表現的基礎。兩個功放單元協同工作，相互補充，共同作用于輸入信號，從而提升整個電路的輸出功率和音質表現。
（二）信號輸入要求
輸入信號需要互為反相，這是BTL電路正常工作的關鍵條件之一。在實際電路設計中，通常利用放大器的同相輸入端與反相輸入端來實現這一要求。同時，為了確保電路的最佳性能，還需保證兩個輸入信號的幅度相同。通過這種方式，BTL電路能夠充分發揮其優勢，實現高效的信號放大和傳輸，為高功率、高品質的音頻輸出提供有力支持，滿足專業音頻設備對于功率和音質的嚴苛要求。
