當我們?cè)谠O(shè)計任意一個開關電路的時候，功耗都是一個重要的考量，對于MOS管驅動電路而言更是如此，在一些大電流的MOS管應用電路中，功耗越大，意味著發熱越多，器件溫升就越高，這對于電路的穩定工作而言是個威脅，今天我們就來講一下MOS管驅動電路功率損耗的計算方法，主要包含三部分，一部分是MOS導通電阻造成的功率損耗（傳導損耗），另外一部分是MOS在ON和OFF時產生的開關損耗，還有就是驅動器產生的損耗。

功率損耗計算

1.傳導損耗

所有的MOS管導通后都存在導通內阻，當電流流過之后就會產生功率損耗，一般用RDS(ON)來表示，傳導損耗一般來說和MOS的大小成反比，體積越大，其導通電阻一般能做的更小。傳導損耗的計算如下，簡單來說就是流經MOS管的電流與MOS管DS之間的壓降的乘積。

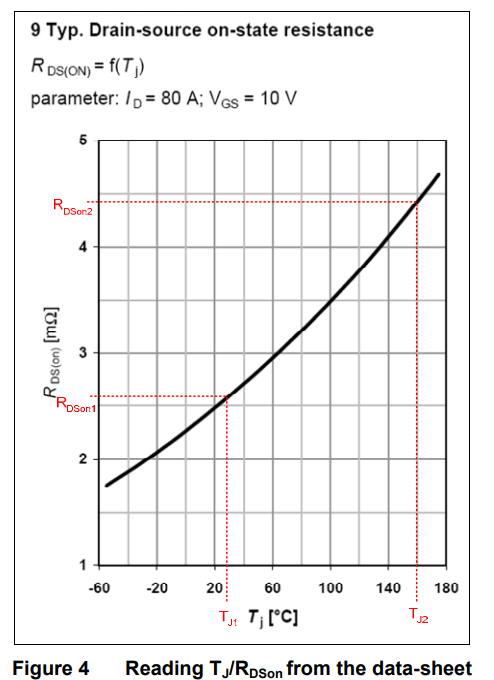

需要注意的一點是RDS(ON)的值會受溫度影響，溫度越高，其值越大，所以我們?cè)谠u(píng)估傳導損耗時，還需要把溫度考慮在內；

2.柵極充電損耗

每當MOS開通或者關閉時，其柵源米勒寄生電容就會發生充放電，所以開關損耗和開關頻率以及寄生電容的大小有關，一般來說寄生電容和MOS大小成正比，體積越大，其寄生電容一般越大，所以雖然傳導損耗低了，但是開關損耗卻高了。柵極充電損耗的計算等于柵極驅動電壓乘以柵極驅動電流，由于柵極驅動是開關模式，我們已知了柵極寄生電荷，根據Q=I*t=I/f，可以反向計算出柵極驅動的平均電流，從而計算出柵極充電的功率損耗。

3.開關損耗

由于MOS管開通或者關斷時，其電壓并不會立馬升高到電源電壓或者降低到0V，存在一定的斜率，因此在這個過程中會存在開關損耗，其計算方法如下，其中Vin表示輸入電壓，Io表示輸出電流，tr表示MOS管開通時，輸出電壓從0V升高至電源電壓的時間，tf表示MOS管關斷時，輸出電壓從電源電壓降低至0V的時間，fsw表示開關的頻率。
