一、檢波的概念
檢波是將已調信號中的調制信號提取出來的關鍵過程，其核心目標是精準恢復被調制的原始信號。在解調領域，對于調幅波，通常采用與載波相乘后經低通濾波器處理的方式來實現。這一過程從高頻調幅信號中精準提取原調制信號，專業稱為振幅解調或振幅檢波，簡稱檢波。在廣義范疇內，檢波等同于解調，是調制的逆過程，旨在從已調波中提取調制信號。具體而言，針對調幅波，需從其振幅變化中提取；對于調頻波，需從頻率變化中獲?。欢鴮τ谡{相波，則要從相位變化中提取。狹義上的檢波特指從調幅波包絡中提取調制信號，因此常被稱為包絡檢波或幅度檢波。
二、二極管檢波電路的構成

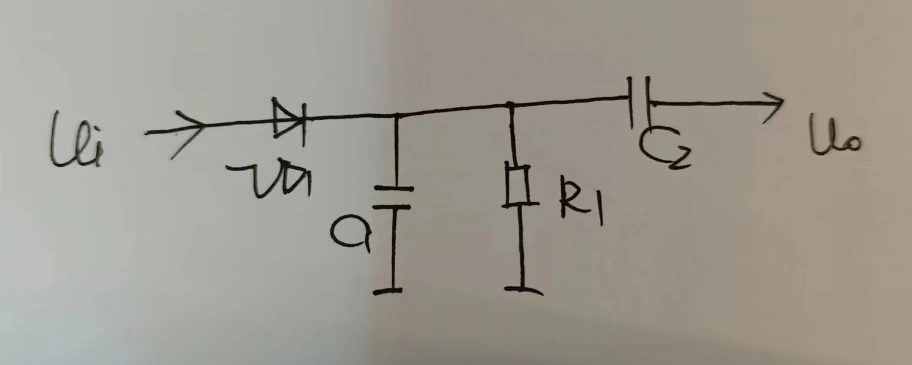

二極管檢波電路主要由以下幾個關鍵部分構成：
檢波二極管（VD1） ：憑借二極管的單向導電特性，將調幅信號的下半部分隔絕，僅保留上包絡信號的上半部分高頻載波信號。
高頻濾波電容（C1） ：用于濾除檢波二極管輸出信號中的高頻載波成分。
負載電阻（R1） ：在檢波二極管導通期間，為電流提供回路。在 R1 上形成的壓降即為檢波電路的輸出信號電壓。
耦合電容（C2） ：其功能是讓音頻信號順利通過，同時阻止檢波電路輸出信號中的直流成分進入后續電路。
這些元器件協同工作，共同完成檢波任務。
三、二極管檢波電路的工作機制

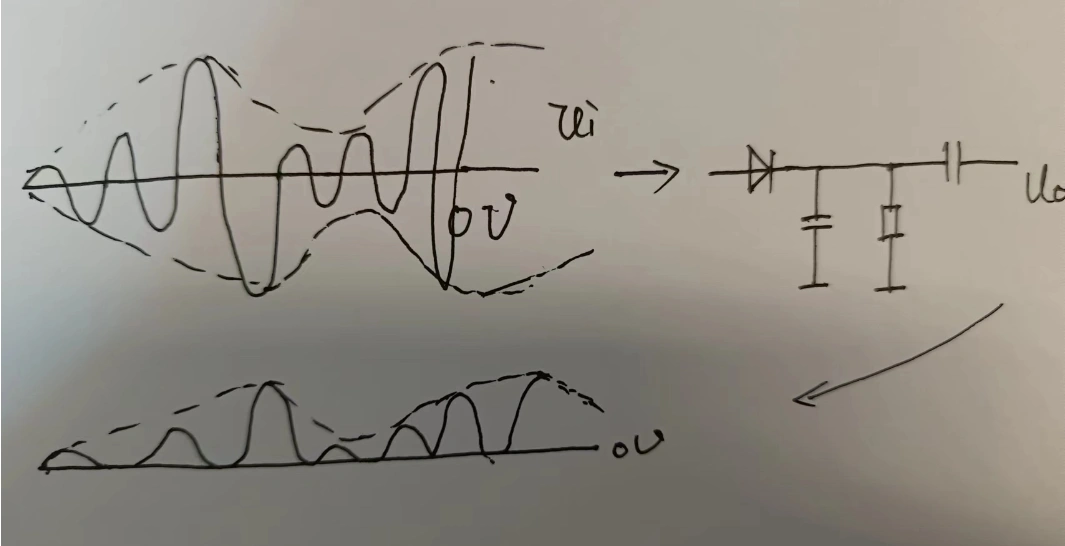

檢波電路以檢波二極管為核心元件。調幅信號接入檢波二極管正極，借助信號幅度使檢波二極管導通。

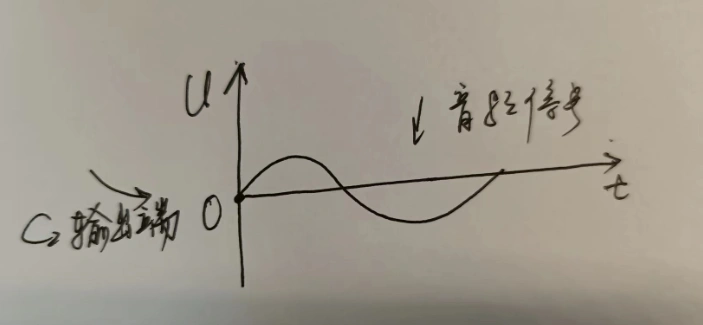

所需的音頻信號實為輸出的包絡信號，該信號經檢波電路輸出端電容 C2 耦合后，傳輸至后級電路進行后續處理。
所需的音頻信號實為輸出的包絡信號，該信號經檢波電路輸出端電容 C2 耦合后，傳輸至后級電路進行后續處理。
從信號組成角度來看，檢波電路輸出信號的平均值體現為直流成分，其大小直接反映檢波電路輸出信號的平均幅值。此外，輸出信號中還夾雜著無用的高頻載波信號，這部分信號經高頻濾波電容 C1 濾波后接地，從而確保輸出信號的純凈度。
