一、電動機防盜報警器電路

將本裝置與三相電動機引線相連接，在電動機正常運轉時，裝置保持靜默。當電動機停轉后，若有人試圖拆卸電動機的引線，裝置將自動進入報警狀態，發出警報聲以警示。

工作原理

正常運轉狀態 ：SB 是三相雙投刀開關，當合在 “1” 的位置時，電動機正常運轉。此時，扳動 SB 到 “2” 的位置，裝置處于工作狀態。合上開關 S，裝置處于警戒狀態；斷開開關 S，裝置處于解除警報狀態。

報警觸發機制 ：將 SB 扳向 “2” 位置后，VT1、VT2 基極經電動機 M 內部線圈接地，晶閘管 VS 關斷，IC 觸發端無觸發電壓，揚聲器 B 不發聲。當有人偷盜電動機時，只要拆開三相電動機三根引線中的任意兩根，就會使 VT1 或 VT2 進入飽和狀態。電流通過 VT1 或 VT2，觸發 VS 導通，IC 輸入端獲得正向觸發電壓，其輸出端輸出報警電信號。經 VT3 放大后，驅動揚聲器 B 發出報警聲。

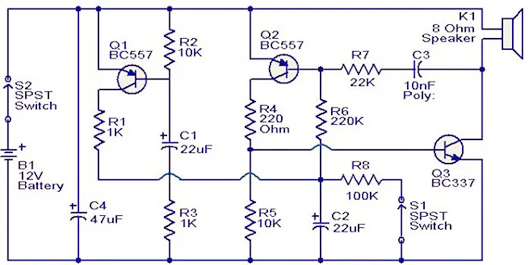

二、緊湊型電子警報器電路

電路構成與功能

這是一個基于三個晶體管的緊湊型電子警報器電路，適用于與其他警報或警報器項目結合使用，例如防盜警報器、自動工廠警報器等，也可作為簡單的按下警報使用。

工作原理

非穩態多諧振蕩器 ：該電路基于由 Q2 和 Q3（BC557 和 BC37）組成的互補晶體管對，連接為非穩態多諧振蕩器，直接驅動揚聲器。

電容器充電與放電過程 ：晶體管 Q1 用于為電容器 C2 提供完全充電。當電源打開時，按下按鈕開關 S1，電容器 C2 通過電阻 R8 緩慢放電。這使得電路以低頻振蕩，然后隨著電容器完全放電而增加到高頻并無限期地保持。當開關 P1 釋放時，輸出頻率緩慢下降，因?yàn)?C2 通過電阻 R6 和晶體管 Q2 的基極 - 發射極結充電至正電壓。當 C2 完全充電至電池正電壓時，電路停止振蕩。

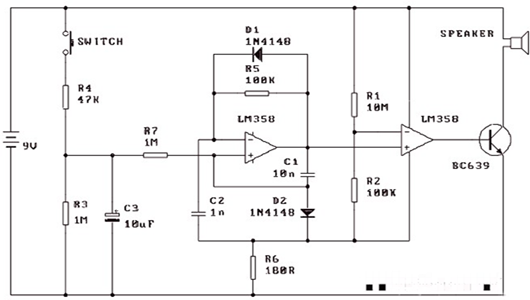

三、簡單電子警報器電路

電路特點

這是一款低成本、簡單的電子警報器，僅由 9V 電池供電。該電路可以提供報警電路中的最終電路塊模塊，使用繼電器來激活它。

工作原理

電容器充放電過程 ：當按下開關時，C3 通過 R4 充電，時間常數為 0.47 秒。當釋放開關時，C3 開始通過 R7 和 R3 進行較慢的放電，時間常數約為 5 秒。

運算放大器設置 ：運算放大器設置為壓控振蕩器。這個簡單電子警報器電路中的控制電壓是 C3 充電和放電時電壓的指數上升和下降。

振蕩器輸出與切換 ：當振蕩器（引腳 7）的輸出切換為低電平時，C1 上殘留電荷，使引腳 5 保持在切換點以下。通過 R7 的電流與 C3 上的控制電壓成正比。該電流對 C1 進行放電，導致引腳 5 上的電壓以與 C3 上的電壓成比例的速率上升至開關點。

運算放大器關閉與再次開啟 ：當達到切換點時，引腳 7 切換為高電平，并首先通過 C1 將引腳 6 拉高。這會導致運算放大器暫時難以開啟。但 C3 通過 D2 快速充電，導致引腳 5 上的電壓降至開關點以下，導致運算放大器再次關閉。

運算放大器輸出與緩沖 ：運算放大器輸出的正脈沖將固定量的電荷放入 C2，略微提高引腳 6 的電位。這會導致引腳 6 上的電位上升并有助于運算放大器的急劇關閉。此外，R5 和 C2 將引腳 6 上的上升沿延遲足夠長的時間，以獲得良好的輸出脈沖。然后重復該循環。

輸出脈沖與聲音產生 ：在 C3 放電周期期間，C1 的充電速率隨著振蕩器的每次重復而降低（因?yàn)榭刂齐妷狠^低），并且輸出頻率相應較低。在 C3 充電周期期間，情況相反。輸出脈沖由第二個運算放大器緩沖，然后電流施加到驅動晶體管。輸出波形的占空比較低，但發出的聲音卻出奇的響亮。
