升壓降壓電路,升壓電路與降壓電路的區別介紹
一、電路功能概述
升壓電路專注于將低電壓提升至高電壓水平，常見于掃描電子顯微鏡、燈泡點亮保護、醫療器械等對高電壓有需求的領域。同時，在太陽能和風能領域，升壓電路可將低電壓直流電轉換為高電壓直流電，便于儲存或并網輸送。其工作原理是借助交流電源的周期性變化產生高電壓脈沖，經電感和電容儲能、濾波后輸出所需高電壓。
而降壓電路的作用是將高電壓降低至設備所需的低電壓，常應用于電子設備和 LED 照明等領域，這些設備通常需要低電壓直流電源供電。降壓電路一般由開關元件和變壓器組成，其轉換效率較高，但元件成本也相對較高，因?yàn)樾枰^大的電感元件來降低電源波紋電壓。
二、工作原理剖析
（一）升壓電路

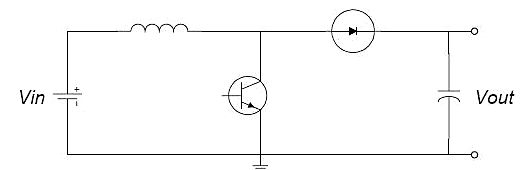

以BOOST電路為例，其關鍵元件包括電感（用于儲能）、MOS管（充當開關）、二極管（實現續流）和電容（起到儲能作用）。升壓電路的核心原理基于伏秒積平衡定理，即穩定狀態的電感在開關導通時間（電流上升段）的伏秒數，與開關關斷（電流下降段）時的伏秒數數值相等。
具體分析如下：
當MOS管導通時，電感儲能，此時Uon = Vin，導通時間ton = DT（D為占空比）；
當MOS管關斷時，電感釋放能量，二極管導通形成續流回路，此時Uoff = Vout - Vin，關斷時間toff = (1 - D)T。
依據伏秒積平衡原理，Uon * ton = Uoff * toff，
即Vin * DT = (Vout - Vin) * (1 - D)T，
化簡可得Vout / Vin = 1 / (1 - D)，
由于D < 1，故Vout > Vin，實現升壓功能。
在升壓電路設計中，續流二極管至關重要，它能防止輸出電壓倒灌至輸入端，避免電路損壞。

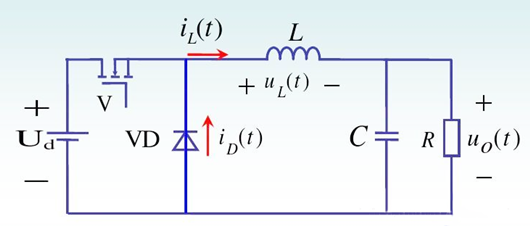

（二）降壓電路
降壓電路的原理與升壓電路有相似之處，同樣從輸出和輸入電壓關系入手分析。其核心也是伏秒積平衡原理。
具體而言：
當開關元件導通（ON）時，電感電壓VL = Vin - Vout；
當開關元件關斷（OFF）時，電感電壓VL = Vout。
根據伏秒積平衡原理， (Vin - Vout) * DT = Vout * (1 - D)T，
化簡得Vout = D * Vin，
由于D < 1，故Vout < Vin，實現降壓功能。
三、小結
升壓電路與降壓電路在工作原理、應用場景及輸出電壓大小方面存在顯著差異。升壓電路利用電感儲能和伏秒積平衡原理，將低電壓提升至高電壓，適用于需要高電壓輸出的設備及新能源領域；降壓電路則通過控制開關元件的占空比，將高電壓降低至低電壓，廣泛應用于電子設備和照明領域，且轉換效率較高。在實際應用中，應根據具體需求選擇合適的電路類型。
