在現代電子技術領域，MOS 管作為關鍵的半導體器件，廣泛應用于各類電路設計與系統集成。隨著集成電路和電子器件性能的持續提升，MOS 管在封裝選型和兼容性方面面臨越來越多的挑戰。MOS 管封裝不僅關乎器件保護，更直接影響散熱效率、系統對工作環境的適應性以及整體可靠性。深入探究 MOS 管封裝兼容性問題及其對電路性能的影響，已成為系統設計中不可或缺的一環。
一、MOS 管封裝的基本概念
MOS 管封裝是通過特定的封裝技術，對 MOS 管芯片及其周邊引腳進行保護的工藝過程。常見的封裝類型包括塑料封裝、金屬封裝、陶瓷封裝等，不同封裝類型在尺寸、引腳布局等方面存在差異。封裝形式不僅影響 MOS 管的物理特性，還直接關聯其電氣性能和適用場景。例如，某些封裝類型適用于高功率應用，而另一些則更適合小型化、低功耗的場景。設計人員在選擇封裝時，需綜合考慮多種因素，以滿足具體的電路設計需求。
二、MOS 管封裝與電路性能之間的關系

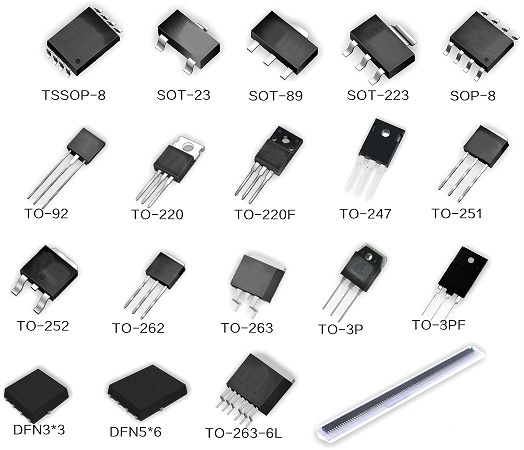

MOS 管的封裝形式對其電氣性能有著顯著影響。不同封裝形狀的 MOS 管，在導通電阻、輸入電容、耐壓等電氣特性上存在差異，進而影響其在電路中的表現。以常見的 TO-220 和 TO-247 封裝為例，它們憑借優異的引腳排列和散熱性能，適用于大電流、高功率的工作條件。而 TO-23 封裝則常用于小型化、低功耗的應用場景。
電路設計人員在選擇封裝時，必須根據實際需求權衡電氣性能與封裝類型。例如，若需降低導通電阻以減少開關損耗，則需選擇合適的封裝形狀。封裝的差異可能影響電路時序、信號傳輸速度和功率效率等關鍵指標。因此，在設計過程中，充分了解不同封裝的電氣特性，對于優化電路性能至關重要。
三、封裝兼容性與熱管理
封裝的熱管理性能是確保 MOS 管工作熱穩定性的關鍵因素。隨著功率密度的不斷提高，MOS 管封裝的散熱問題日益凸顯。熱阻和散熱面積直接影響器件的工作溫度，而不兼容的封裝形式可能導致 MOS 管在工作過程中過熱，進而影響其性能和使用壽命。
在并聯使用多個不同封裝類型的 MOS 管時，封裝兼容性尤為重要。由于不同封裝的散熱能力各異，若不注意兼容性，可能會導致電路故障甚至損壞。因此，選擇封裝兼容的 MOS 管，確保各器件在相應的溫度范圍內穩定運行，是電路設計中必須重點關注的問題。
四、MOS 管封裝機械結構與兼容性
除了電氣性能和熱管理，MOS 管封裝的機械結構也對兼容性產生重要影響。封裝尺寸、引腳間距和引腳布局等因素，都可能影響 MOS 管在電路中的安裝和連接。
若不同封裝的 MOS 管尺寸不兼容或引腳排列不匹配，在電路組裝過程中可能會出現安裝困難、接觸不良等問題。設計人員在將 MOS 管應用于不同環境時，需要精確計算和選擇封裝尺寸及引腳布局，以確保其適應性。選擇與電路板兼容的封裝類型，不僅可以簡化組裝過程，還能降低大規模生產中電路故障的風險，提高生產效率。
五、封裝兼容性對系統可靠性的影響
在電子系統的長期運行中，MOS 管封裝兼容性問題可能對系統的穩定性和可靠性產生深遠影響。封裝質量直接關系到 MOS 管的工作穩定性。不當?shù)姆庋b可能導致接觸不良、短路等問題，進而引發系統故障。
此外，封裝不兼容還可能引發電磁干擾問題，尤其是在高頻和高功率應用中。這不僅會使電路變得不穩定，還可能損壞其他關鍵部件。因此，設計人員在選擇 MOS 管時，應根據具體的應用需求，挑選兼容的封裝形式，以確保系統在復雜的工作條件下長期穩定運行。
六、封裝兼容性問題的解決方案
為解決 MOS 管封裝兼容性問題，設計人員可以采取多種策略。首先，標準化封裝標準是簡化兼容性問題的有效途徑。國際標準化組織（ISO）等機構制定的統一封裝標準，使得不同廠家生產的 MOS 管在一定程度上能夠?qū)崿F(xiàn)兼容。
其次，設計人員在 PCB 設計階段應充分考慮封裝尺寸、引腳布局等因素，選擇兼容的封裝形式，從源頭上避免兼容性問題。此外，隨著封裝技術的不斷發展，新型封裝形式如裸封裝、板上芯片（COB）等逐漸涌現。這些創新封裝形式為提升電路性能、降低功耗、改善散熱以及解決 MOS 管兼容性問題提供了新的思路和方法。
總結
MOS 管封裝兼容性在電路設計中占據著舉足輕重的地位。封裝形式的選擇直接關系到器件的電氣性能、散熱效率、機械靈活性和系統可靠性。在設計過程中，充分考慮封裝對電氣性能、熱管理和機械結構的影響，是確保 MOS 管可靠運行、構建高效穩定工作環境的關鍵。
通過深入研究并妥善解決封裝兼容性問題，可以顯著提升電子系統的性能和可靠性，為未來電子技術的發展奠定堅實基礎。設計人員應密切關注 MOS 管封裝技術的進展，合理選型，以滿足日益增長的電子系統性能需求。
