CMOS邏輯電路因其低功耗、高速度和高集成密度等優勢，在現代電子設備中得到了廣泛應用。然而，在高速信號處理和復雜電路環境中，噪聲問題已成為影響電路性能和可靠性的主要因素。深入分析噪聲的成因并采取有效的優化措施，對于提升電路性能和系統穩定性至關重要。
噪聲問題的主要成因
開關噪聲
開關噪聲是CMOS邏輯電路中最常見的噪聲問題，通常由輸出開關速度過快或電路內部寄生參數引起。在開關過程中，大電流流經電感器時會產生電壓尖峰，導致噪聲傳播。這種噪聲可能引發電路故障或系統不穩定。
信號反射
在高速邏輯電路中，傳輸線的特性阻抗與CMOS邏輯電路的I/O阻抗不匹配時，容易發生信號反射。反射信號可能導致信號延遲、過沖和欠沖，嚴重時甚至會引發數據傳輸錯誤。
串擾
串擾主要發生在平行傳輸線之間，由電容和電感耦合引起。快速開關信號可能對相鄰電路產生干擾，尤其在高密度布線和高速信號傳輸?shù)碾娐分懈鼮轱@著。
電磁干擾
CMOS邏輯電路在運行過程中會產生電磁場，可能與周圍設備或自身模塊發生干擾，從而降低系統性能，甚至導致信號完整性問題。
噪聲優化的技術解決方案
提升電源完整性
優化電源線和地線的設計是降低開關噪聲的關鍵。通過增加電源和地線的寬度、縮短走線長度，可以有效減小寄生電感和電阻，從而平滑電源電壓并抑制噪聲傳播。
實現阻抗匹配
在高速信號傳輸線中，確保傳輸線的特性阻抗與邏輯電路的I/O阻抗匹配是減少信號反射的關鍵。可以通過在連接器處添加匹配電阻來消除反射干擾。此外，避免急劇彎曲布線以確保信號傳輸?shù)倪B續性。
優化布線設計
為減少串擾噪聲，布線時應增大信號線之間的距離，并盡量縮短平行線的長度。在多層PCB中，采用正交布線并在信號層之間添加接地層，可以有效隔離噪聲。
選擇低噪聲IC
選用具有低噪聲特性的CMOS邏輯IC是解決噪聲問題的有效方法。這類器件通常通過優化內部電路設計和簡化外圍電路來降低噪聲。
使用濾波與去耦器件
在關鍵節點添加低通濾波器可以有效抑制高頻噪聲。同時，應正確處理未使用的輸入引腳，將其連接到電源或地，以避免因未連接而導致的噪聲問題。
加強電磁兼容性設計
在電路設計中加入電磁屏蔽和濾波設計，以減少外部電磁干擾的影響。在系統設計階段，需充分考慮不同模塊之間的電磁兼容性，以優化整體電路布局。
案例分析
在某智能設備中，CMOS邏輯電路的高頻信號傳輸因信號反射和串擾問題導致通信誤碼率顯著上升。通過優化設計，將布線調整為扇形，縮小信號線間距，并引入終端匹配電阻，最終成功解決了噪聲問題，顯著提升了信號完整性和通信穩定性。
結論
CMOS邏輯電路中的噪聲問題直接影響電路的性能和可靠性。通過優化電路設計、選擇合適的器件以及采用有效的降噪技術，可以顯著提升系統的穩定性和抗干擾能力，確保高速、低功耗電子產品的設計質量。在復雜的電路環境中，深入了解噪聲源并采取針對性的解決方案，是實現高效設計的關鍵。

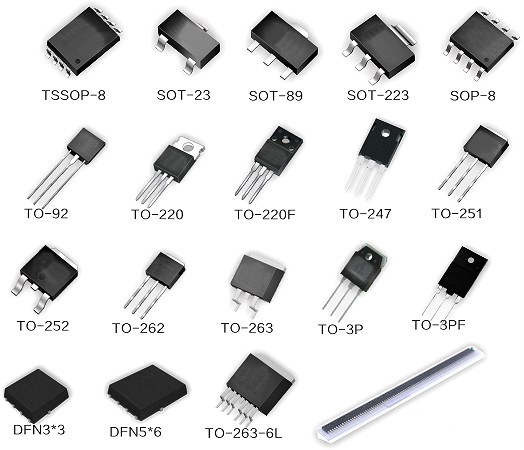

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
