在電子電路設計中，MOS管（金屬-氧化物-半導體場效應管）是一種關鍵的電子器件，廣泛應用于放大、開關和穩定電路。MOS管以其高輸入電阻、低輸出阻抗、工作可靠性和大電流處理能力而著稱。然而，MOS管各個端口的阻抗并非恒定，而是由于其內部結構和工作原理導致的動態變化。本文將深入探討MOS管內部結構和工作原理，以及這些因素如何影響其端口阻抗。
MOS管的內部結構與工作原理
MOS管主要分為P型和N型兩種類型。P型MOS管的輸電極是P型半導體，底部是N型半導體；而N型MOS管的輸電極是N型半導體，底部是P型半導體。這兩種MOS管的氧化層中均包含一個金屬柵極，該柵極能夠控制輸電極中電子通道的形成，從而實現對電流的控制。
當金屬柵極施加正電壓時，MOS管中的摻雜區電荷會吸引柵極下方的電子，形成電子通道，使電路導通。此時，MOS管處于導通狀態。相反，當金屬柵極施加負電壓時，柵極下方的電子通道關閉，電荷積聚在氧化層下方，阻止電流流通，MOS管則處于截止?fàn)顟B(tài)。
MOS管各端口阻抗變化的原因
MOS管的輸入電阻高而輸出阻抗低，這種特性與其內部結構和工作原理密切相關。在MOS管工作過程中，各端口的阻抗差異主要由以下幾個因素導致：
柵極阻抗
柵極作為MOS管的控制核心，其阻抗特性對MOS管的性能至關重要。柵極的阻抗主要受柵極電路中的電容影響，這些電容包括柵-源電容（Cgs）和柵-漏電容（Cgd）。這些電容的存在影響了柵極回路的阻抗，進而改變了MOS管輸入電路的阻抗特性。
輸電極阻抗
輸電極由源極、漏極和溝道三個區域組成。輸電極的結構和材料直接決定了電流在輸電極內流動時的阻抗。在N型MOS管中，源極和漏極通常接地，而在P型MOS管中，源極和漏極則連接到正電源。這種不同的連接方式也會影響輸電極的阻抗特性。
內部電容阻抗
MOS管內部的電容結構對各端口的阻抗有著顯著影響。主要的內部電容包括柵-源電容（Cgs）、漏-溝道電容（Cgd）和源-溝道電容（Cgs）。這些電容之間的相互作用影響了輸電極之間的信號傳遞效率，從而導致各端口的阻抗發生變化。
溫度影響
溫度是影響MOS管性能的重要因素之一。隨著溫度的升高，MOS管內部的電阻和電容值會發生變化。這些變化會導致MOS管各端口的阻抗也隨之改變。在高溫條件下，電阻和電容值的增加可能導致MOS管的阻抗特性發生不利變化，從而影響其性能。
結論
MOS管的內部結構和工作原理決定了其各端口的阻抗特性。盡管這些阻抗并非恒定，但MOS管的高輸入電阻和低輸出阻抗特性依然能夠滿足各種電子應用的需求。在設計和應用MOS管時，應充分考慮其內部結構和工作原理對阻抗的影響，以確保電路的穩定性和可靠性。通過合理選擇和使用MOS管，可以充分發揮其在電子電路中的優勢，實現高效、穩定的電路設計。

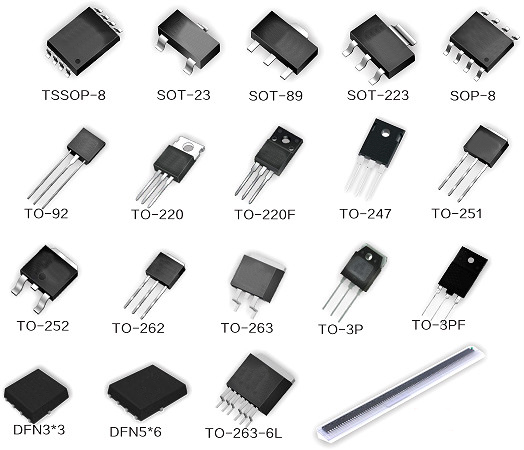

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
