    MOS管是什么,NMOS,PMOS與三極管的區別介紹
    什么是MOS管
    MOS管是指場效應晶體管,有G(gate 柵極)/D(drain 漏極)/S(source 源極)三個端口,分為PMOS管(P溝道型)和NMOS(N溝道型)兩種。

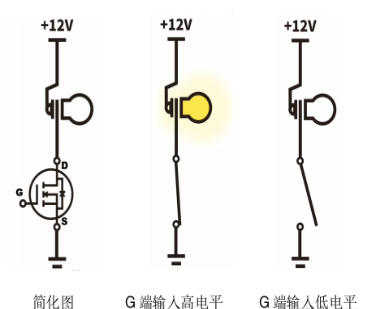

    NMOS簡單應用
    NMOS PMOS 三極管 區別
    將單片機的一個IO口輸入Gate端控制燈泡(注意單片機要與S端共地),單片機輸出高電平時,等效為被閉合的開關,電燈打開;輸出低電平時,等效為開關松開,電燈關閉。這是NMOS最經典的用法,實現了單片機的IO口控制功率器件。
    NMOS和PMOS區別
    NMOS PMOS 三極管 區別
    PMOS和NMOS同樣有G/S/D三個端口,唯一的不同是中間的箭頭方向。但其控制剛好相反,在G端輸入低電平時,電燈點亮,輸入高電平時,電燈關閉。
    NMOS PMOS 三極管 區別
    NMOS和三極管區別
    MOS管屬于電壓控制元件,導通電流小,導通阻抗低,優點是省電。
    三極管屬于電流控制元件,優點是價格便宜。
    因為MOS管省電的優點,在數字集成電路等大部分場景下,MOS管可以取代三極管,只有在小功率或對功耗不敏感場景下才使用三極管。
    CMOS芯片和TTL芯片的區別
    在芯片高度集成的今天,絕大多數都是CMOS器件,TTL已經很少生產。CMOS芯片和TTL芯片時按照制作工藝來分類的,最本質的區別是CMOS器件內部集成的是NMOS和PMOS管,TTL芯片內部集成的是三極管。
    TTL電路優點是速度快,缺點是三極管的靜態電流損耗非常大,無法大規模集成。
    于是人們發明了速度較慢,但靜態電流幾乎為0的CMOS邏輯電路(該邏輯電路中既包含NMOS又包含PMOS,C是Complementary,表示互補),可以在芯片里面大規模集成,另外在輸出時具有滿幅輸出(0~5v)的特征。
    TTL電路的輸入輸出特性:
    NMOS PMOS 三極管 區別
    CMOS電路的輸入輸出特性:
    NMOS PMOS 三極管 區別
