    解析MOS管電流能反方向流嗎
    MOS管導通電流能否反著流?D到S,S到D方向隨意?
    在學習MOS管的時候,一般都是從NMOS開始,電流的方向都是從D到S的。

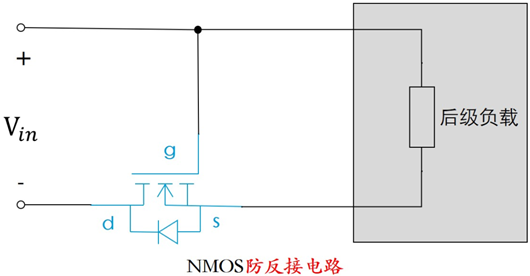

    而實際應用電路,NMOS會有電流從S到D的情況,比如下面這個NMOS管防電源反接電路(僅僅是個示意圖,實際電路需要多考慮一些因素)。
    MOS管 電流 方向
    1、在電源正常接入的時候
    MOS管 電流 方向
    電源正極VCC經過后級負載電路接到體二極管,那么體二極管就會導通,于是此時S極的電壓就約為0.7V左右(體二極管導通電壓)。
    同時柵極G極接的是VCC,所以Vgs=Vcc-0.7V>Vgsth,NMOS管會導通。NMOS管導通之后,導通壓降基本為0,那么Vgs=Vcc,MOS管維持導通狀態。
    這樣整體電源通路就是通的,電源給后級負載供上了電,后級電路正常工作。
    這里有一點需要特別注意,就是此時MOS管的電流是S到D的,與往常我們經常見的D到S是反的。
    2、在電源接反的時候(電源和地接反了)
    MOS管 電流 方向
    柵極G接電源負極,也就是0V,S極經過負載接到了電源負極,也就是0V,所以Vgs=0V,MOS管也不導通。
    與此同時, D極為Vcc,S極為0V,體二極管反向偏置,也不導通,所以無法通過NMOS管流過電流。
    對于負載來說,就是電源斷開了。
    接反的電源不會懟到后面的負載上面,所以后級電路就不會燒了,我們只要把前面的電源正負極接對,那么后級電路又能正常工作了,如此,便實現了防反接的功能。
    需要說一點,這里的防反接并不是說電源接反了,后級電路也還能工作。而是電源接反了,后級電路不會冒煙燒壞了。
    乍一看到這個電路的時候,MOS管導通時,電流能反著流?D到S,S到D無所謂嗎?
    MOS管 電流 方向
    用下面這個BUCK電路來解答。
    MOS管 電流 方向
    下管是NMOS管,在上管斷開,下管導通的時候,電感的電流來源于下管。
    也就是說,下管NMOS的電流方向是從S到D的,也就是反著流,并且這個電流可以是很大的,因為電感的電流是可以比較大的,跟負載有關。
    BUCK在開關切換的時候,會存在死區時間(上管和下管都不導通的時候)。而電感的電流是不能斷的,死區時間電感的電流就是走的下管的體二極管。
    MOS管 電流 方向
    又因為電感的電流取決于負載電流,是可以到幾安培的,所以說下管的體二極管的電流也是可以很大的。
    〈烜芯微/XXW〉專業制造二極管,三極管,MOS管,橋堆等,20年,工廠直銷省20%,上萬家電路電器生產企業選用,專業的工程師幫您穩定好每一批產品,如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信,由我們的銷售經理給您精準的報價以及產品介紹
