    共模電感與差模電感的區別介紹
    共模電感和差模電感都是抗電磁干擾有效的元器件之一,廣泛應用于各種濾波器、開關電源等產品,但是共模電感是用來抑制共模干擾,而差模電感是用來抑制差模干擾,兩種都是比較重要的濾波電感。雖然都是濾波電感,但還是有區別的,下面一起來了解:
    1.介紹
    共模電感又稱共模扼流圈,通常用于濾波計算機開關電源中共模的電磁干擾信號,在電路板設計中,共模電感器也用作EMI濾波器,用于抑制由向外發射高速信號產生的電磁輻射。
    差模電感是一種對差模高頻干擾的感抗大的電感,也稱差模扼制線圈;它是閉合回路的一種屬性,即當通過閉合回路的電流改變時,會出現電動勢來抵抗電流的改變。
    2.繞線方式

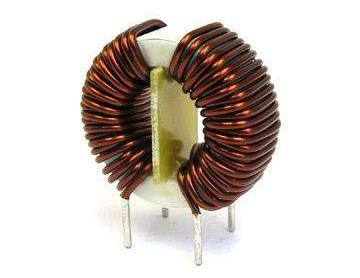

    共模電感,是繞在同一鐵心上,雙線雙向;并且兩個繞組的線圈直徑和圈數一樣,但是繞向方向相反,一組線圈有兩個引腳,有4個引腳。
    共模電感 差模電感
    共模電感
    差模電感,是繞在一個鐵心上,單向繞制;并且只有一個線圈,只有2個引腳,因此可從引腳數量來區分共模電感和差模電感。
    共模電感 差模電感
    差模電感
    3.特點不同
    共模電感的特點是由于同一鐵心上的兩組線圈的繞向相反,所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。
    差模電感的特點是應用在大電流的場合,由于一個鐵心上繞的一個線圈,當流進線圈的電流增大時,線圈中的鐵心會飽和,因此市場上用的最多的鐵心材料是金屬粉心材料。
    4.作用不同
    差模電感是用來濾除差模信號干擾,共模電感是用來濾除共模信號干擾;而干擾信號會存在于電源線, 信號線,控制線等等,所以電感都是串聯在線纜上。
    5.信號
    共模信號:分別在零線和火線上產生兩個完全相同的信號;差模信號:適合用在信號系統進行相同的回路。
    6.電路圖不同
    共模電感 差模電感
    差模電感電路圖
    共模電感 差模電感
    共模電感電路圖
    7.其他
    共模需兩個繞制,同進同出線在同一個磁材上,且是兩邊的電感量幾近相等5261,電阻值也幾近相同,圈數相等,而差模是一個繞組或兩個繞組,如是兩個,則圈數不同,有圈數差,電阻也差別大,電感量一邊大一邊小些等。
    以上就是共模電感和差模電感的區別介紹了。目前共模電感和差模電感廣泛使用在抑制電子設備EMI噪音、個人電腦及外圍設備的 USB線路、DVC、STB的IEEE1394線路、液晶顯示面板、低壓微分信號等等。
