1. 用萬用表分辨三極管極性

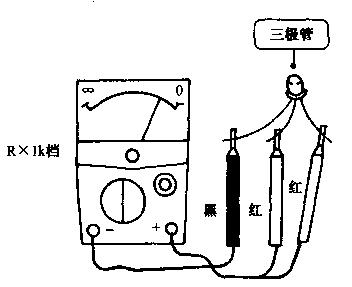

利用萬用表的歐姆擋可以分辨是NPN型還是PNP型三極管，具體方法是：萬用表Rx1k擋，用黑表棒按一根引腳，紅表棒分別接另兩根引腳，如圖1所示是接線示意圖。
測量?jī)蓚€(gè)電阻值真1R1,1R2。黑表棒換一根引腳，紅表棒接另兩根引腳，測量?jī)蓚€(gè)電阻值2R1，2R2；黑表棒接第三根引腳，紅表棒接另兩引腳，測量?jī)蓚€(gè)電阻值3R1，3R2.
將測量的三組電阻值進行比較，當某一組中的兩個電阻值基本相等時，黑表棒所接的引腳為該三極管基極。如果該組兩個阻值為三組中的最小值，說明是NPN型三極管；如果該組兩個阻值為最大值，說明是PNP三極管。
圖1 分辨三極管極性接線示意圖
2.檢測原理

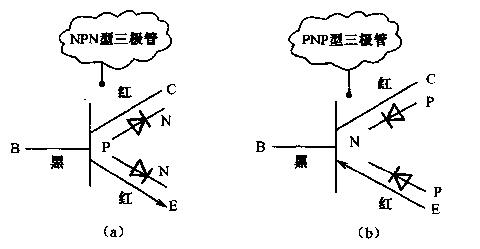

如圖2所示是NPN型三極管．它有兩正極相連的PN結，當黑表棒接基極、紅表棒分別接另兩個引腳后，因?yàn)楸韮?nèi)電池的正極與黑表棒相連，這樣給集電結和發射結加正向偏置電壓，所以測量電阻值基本相等．而且為最小值，其他兩種檢測狀態下均不可能有兩個相等且為最小的陽值，這樣可以確定是NPN型三極管。
圖2 三極管極性檢測原理示意圖
如圖2(b)所示是PNP型三極管．兩個PN結負極相連，黑表棒接基極、紅表棒分別接其他兩個引腳后，表內電壓給兩個PN加反向偏置電壓，兩個PN反向電阻大小一樣，這樣可以確定三極管是PNP型．
3.1分辨NPN型三極管集電極和發射極方法

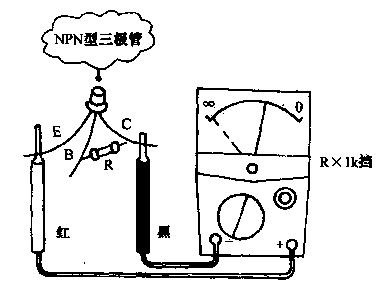

前面分辨NPN型還是PNP型三極管時已經確定基極，如圖3所示是分辨NPN型三極管集電極和發射極時接線示意圖。
紅、黑表棒任意接基極之外的另兩根引腳，然后用嘴唇去同時接觸黑表棒和基極．圖中集電極和發射極之間電阻R是嘴唇接觸時的人體電阻。如果表針向右偏轉一個角度(阻值在減小許多)，說明黑表棒所接引腳為集電極，另一個為發射極。
如果嘴唇接觸時表針沒有偏轉，將紅．黑表棒互換一次接線，再用同樣方法測量一次，只要三極管是好的，必有衷針偏轉現象，可以確定集電極和發射極。
圖 3 分辨NPN型三極管集電極和發射極接線示意圖
4.分辨PNP型三極管集電極和發射極的方法

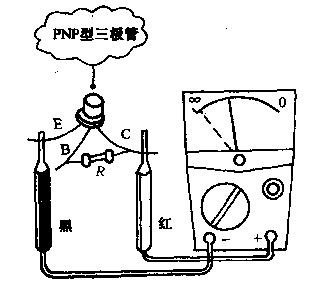

如圖4 所示是分辨PNP型三極管集電極和發射極接線示意圖，用嘴唇取接觸基極和紅表棒（不是黑表棒），如表針向右偏轉說明紅表棒所接為集電極，另一個為發射極。
圖4 分辨PNP型三極管集電極和發射極接線示意圖
