在晶體行業，我們稱晶體為無源晶體，晶體振蕩器我們叫有源晶體振蕩器，無源晶體我們通常叫石英晶體諧振器，有源晶體振蕩器我們叫石英晶體振蕩器，這兩種產品應用于電信設備和衛星等電子產品。設備產品，作為參考信號和衛星。更穩定的時間或頻率控制。近年來，晶振終端技術在時鐘模塊、衛星通信、圖像處理、基站導航，尤其是時鐘模塊行業的應用發展迅速。
圖1 有源晶振和無源晶振
1.什么是有源晶振
有源晶振(scillator)有4個引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件，因此體積較大，只需要電源，就可輸出比較好的波形。有源晶振的封裝有4個引腳，分別為VCC(電壓)、GND(地)、OUT(時鐘信號輸出)、NC(空腳)。有源晶振的流行點是直接連接石英晶片和時鐘振蕩器IC，通過晶振本身的電壓控制可以達到理想的效果，可以與外部電容匹配，不會引起頻率偏移。

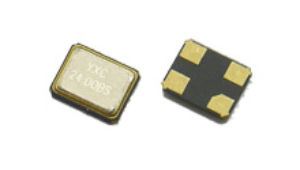

圖2 有源晶振
很多工程師在設計產品的過程中都會遇到這樣的問題：一是電路中晶振的匹配不理想，影響使用效果;二是晶振溫漂過大，甚至影響產品性能。
如今，電子產品的更新換代尤為頻繁。成本必須是制造商考慮的重要因素。晶體振蕩器的應用也考慮了成本。因此，工程師在設計電路時，石英晶體振蕩器(有源晶體振蕩器)的價格比普通無源晶體高出5-10倍，從而導致更多。電路選用無源晶振;只有一些高端產品如工控、高速通訊產品偏愛有源晶振，所以出現上述常見問題。原因是無源晶振的效果不僅取決于晶振本身的指標，還取決于振蕩器電路設計的匹配。
有源晶振不用擔心這個問題，因為很多無源晶振因為外接電容，無法匹配。有源晶振具有電壓控制性能，可以通過內部IC晶圓自動匹配外部電容。第二點是晶振溫漂過大，俗稱溫漂。這種現象是非常致命的。如果產品在正常工作狀態下，突然因溫度變化引起的頻率漂移過大，則產品會嚴重停止工作而損壞。無源晶體本身就是一個晶體晶片，沒有溫度補償的功能。有源晶振中有一個溫度補償晶振。
有源晶振不需要CPU的內部振蕩器，信號穩定，質量較好，而且連接方式比較簡單(主要做好電源濾波，通常使用一個電容和電感構成濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。
圖3 有源晶振電路圖
2.什么是無源晶振
無源晶振一般指石英晶體諧振器，石英晶體諧振器(英文：quartz crystal unit或quartz crystal resonator，常被標識為Xtal，Extenal Crystal Osillator，外部晶振器，因為晶振單元常常作為電路外接)，簡稱石英晶體或晶振，是利用石英晶體(又稱水晶)的壓電效應，用來產生高精度振蕩頻率的一種電子元件，屬于被動元件。該元件主要由石英晶片、基座、外殼、銀膠、銀等成分組成。根據引線狀況可分為直插(有引線)與表面貼裝(無引線)兩種類型。當前常見的主要封裝型號有HC-49U、HC-49/S、GLASS、UM-1、UM-4、UM-5與SMD。
無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來。無源晶振信號質量較差，通常需要精確匹配外圍電路(用于信號匹配的電容、電感、電阻等)，更換不同頻率的晶體時周邊配置電路也需要做相應的調整。一般建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷晶體。
圖4 無源晶振

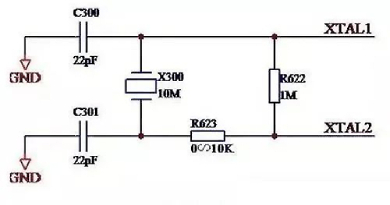

圖5 無源晶振電路圖
3、有源晶振和無源晶振的區別
3.1信號質量
有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。無源晶振需要用DSP片內的振蕩器，無源晶振沒有電壓的問題，信號電平是可變的，也就是說是根據起振電路來決定的。
同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，因此對于一般的應用如果條件許可建議用晶體，這尤其適合于產品線豐富批量大的生產者。有源晶振通常的接法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶體，有源晶振的缺陷是其信號電平是固定，需要選擇好合適輸出電平，靈活性較差，。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
3.2價格
有源晶振比較貴，但是有源晶振自身就能震動。而無論是無源晶振，還是有源晶振，都有自身的優點和缺點所在，若考慮產品成本，建議可以選擇無源晶振電路;若考慮產品性能，建議選擇有源晶振電路，省時方便也能保證產品性能。
3.3精度
無源晶振最高精度為5ppm，而有源晶振的精度則可以達到0.1ppm。精度越高，頻率穩定性也更好。有源晶振在穩定性上要勝過無源晶振，但也有自身小小的缺陷，有源晶振的信號電平是固定，所以需要選擇好合適輸出電平，靈活性較差。
3.4時序要求
對于時序要求敏感的應用，個人認為還是有源的晶振好，因為可以選用比較精密的晶振，甚至是高檔的溫度補償晶振。有些DSP內部沒有起振電路，只能使用有源的晶振，如TI的6000系列等。有源晶振相比于無源晶體通常體積較大，但現在許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。
3.5外形
有源晶振一般4個腳，一個電源，一個接地，一個信號輸出端，一個NC(空腳)。有個點標記的為1腳，按逆時針(管腳向下)分別為2、3、4。無源晶振有2個引腳，需要借助于外部的時鐘電路(接到主IC內部的震蕩電路)才能產生振蕩信號，自身無法振蕩。
3.6電壓及負載
有源晶振有電壓無負載，無源晶振有負載無電壓。
4.關于有源晶振和無源晶振的常見問題
4.1晶振是有源還是無源?
無源晶體就是我們常說的諧振器，有源的是晶體振蕩器，用來產生時鐘信號，但兩者有很大的不同。
4.2如何識別晶體振蕩器?
定位晶體振蕩器的位置。如果晶體振蕩器在電路中，則需要對其進行定位。如果連接到電腦主板上，晶體振蕩器通常會被標記為“XTAL”，并且振蕩頻率會寫在設備頂部。
4.3晶體和晶體振蕩器有什么區別?
晶體和振蕩器都是時鐘處理器的組成部分。振蕩器配置有緩沖器，這意味著它能夠執行高輸出驅動任務，晶體只是振蕩器的一部分。
4.4可以用有源晶振替換無源晶振嗎？
理論上是可以的。但不能直接替代。有源晶振至少得有三個以上引腳，即vcc+、vcc-和信號輸出。而無源晶振只要兩個引腳就行。有源晶振不能直接替代無源晶振，需要對電路做適當的改動。事實上，有源晶振是無源晶振的基礎上做的振蕩器，而無源晶振只是一個小元件。在電路中，你需要將無源晶振的振蕩電路繞開，單獨為有源晶振代供電，將信號輸出端接至原來無源晶振的信號輸出端即可。最后要注意一點：信號輸出端的負載阻抗要匹配，否則，會有輸出波形不良。
結語
以上就是關于有源晶振和無源晶振的分析了，晶振的穩定性是產品的內在品質，與匹配電容無關(電容的穩定性不好另當別論)，匹配電容決定了晶振的運行精度。相信看過本文介紹之后你可以對晶振做出更好的選擇。
